株式会社ブレイン　Geomagic Freeform

グラフィックボード

モニター解像度

メモリ

HDD空き容量

NVIDIA Quadroシリーズ（Open-GL V21.以上対応）

CPU

Intel Xeon E5-2670(2.60GHz, 20MB, 8core)
Intel Xeon E5-1650(3.2Ghz, 12MB, 6core)
Intel Core i7-3820QM(2.70Ghz, 8MB, 4core)

Intel Dual-Core Xeon (Woodcrest)
5150(2.66 GHz, 4MB L2, 1333 MHz FSB)

1280×960以上

16GB以上

4GB以上

Windows7 64bit

・Windows8
・Windows7
・WindowsXP Professional SP3以降

8GB以上

4GB以上

推奨環境

最小スペック

■ Geomagic Touch X（旧 Phantom Desktop）の場合：ECP/EPP対応のパラレルポート必須※
　※パラレルポートの拡張ボードは開発元指定となりますので、弊社までお問い合わせください。
■ Geomagic Touch（旧 Phantom Omni）の場合：IEEE-1394aポート ※NEC製チップ搭載ボードは動作保証対象外となります。
■ Geomagic TouchX E-Phantom（2012年後期以降のモデル）の場合：USBポート、LANポート
■ 動作確認済み※のグラフィックボード ※V2014にて確認
　 NVIDIA QuadroKシリーズ：QuadroK600、QuadroK2000、QuadroK4000（すべてバージョンは 310.90 driver）
　その他のバージョンで動作確認済みのグラフィックボードについては、下記Webサイトをご参照ください。
　→ http://www.datadesign.co.jp/geomagic-freeform/

動作環境

Geomagic Touch X

Geomagic Touch

Geomagic Freeform PLUS

Geomagic Freeform
with Touch X

○

IGES* :カーブのみ入出力可能

Geomagic Freeform
with Touch

IGES* / Parasoloid / STEP

Geomagic Craytools

.psd .ai .bmp .jpg .obj .STL

モールドモジュール

入出力インターフェイス

サーフェス / ソリッドモデリング

アドバンスドボクセルモデリング

スタンダードボクセルモデリング

３次元デバイス

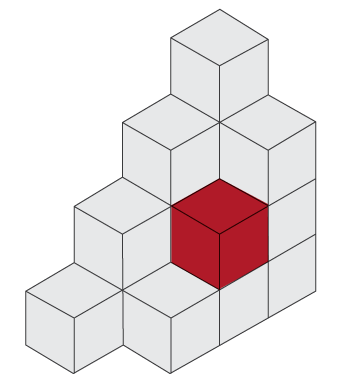

2次元のデータを構成する単位のピクセルに対して、

厚みの情報を加えた3次元のデータを構成する体積の

要素のことを言います。

ボクセルとは？

FreeformRPLUS

Geomagic Free form フリーフォーム　ジオマジック　3D　モデリング

会社概要

お問合わせ

シボ作成の一例（3Dラインで囲った範囲にシボを作成）

・手書きのイラスト

・写真

・設計図面等

・2Dイメージをインポート

・イメージを多角度から参照し

　モデリング開始

・任意の場所にテクスチャ追加

・複雑な特徴部と細部のモデリング

・デジタルレビューやパンフレット等

　に使用するレンダリングイメージ

・3D目視によるモデル確認のための

　データ

出力

デザイン

モデリング

インポート

プレゼンテーション

・自動的に補間された面を修正

・表面を滑らかにスムージング

・カット面の修正、シェル化

・Freefoem内で簡易、複雑にユーザーの望む形で

　メッシュデータやCADデータに変換

・STLやSTEP等の任意のデータ形式で出力

出力

データ編集

データ変換

・Freeformにインポートし、クレイに変換

・穴や不正面が補間され、データが閉じられる

・容易にごみ取りが可能

・非接触3Dスキャナーで作成したメッシュデータ

・破損や、穴が開いている閉じていないデータ

・内部に面が入り込んでいるデータ

3Dスキャン

インポート

リバースエンジニアリング

ワークフロー

Geomagic Freeform PLUS は Geomagic Freeform の上位機種になります。

サーフェス機能を使用したモデリングが可能になるなどの違いがあります。

2D インポートフォーマット - AI、PDF、DXF、JPG、BMP、PSD

3D インポートポリゴン - STL、OBJ、PLY、ZCP

3D インポート NURBS - IGES、PARASOLID、STEP

ドラフト / ドラフト選択の固定　分割ジョイントのデザイン

フィーチャーの評価と解析

オブジェクトリスト

NURBS ソリッド / サーフェスフィーチャー

SubD から NURBS への変換

SubD モデリングおよびテクスチャリング

メッシュモデリングツールセット

曲線に沿うパターン / エンボスビットマップ

マニュアル / パターンピース

ボクセルをベースにしたモデリンング

FreeformR

機能

バージョン比較

Function

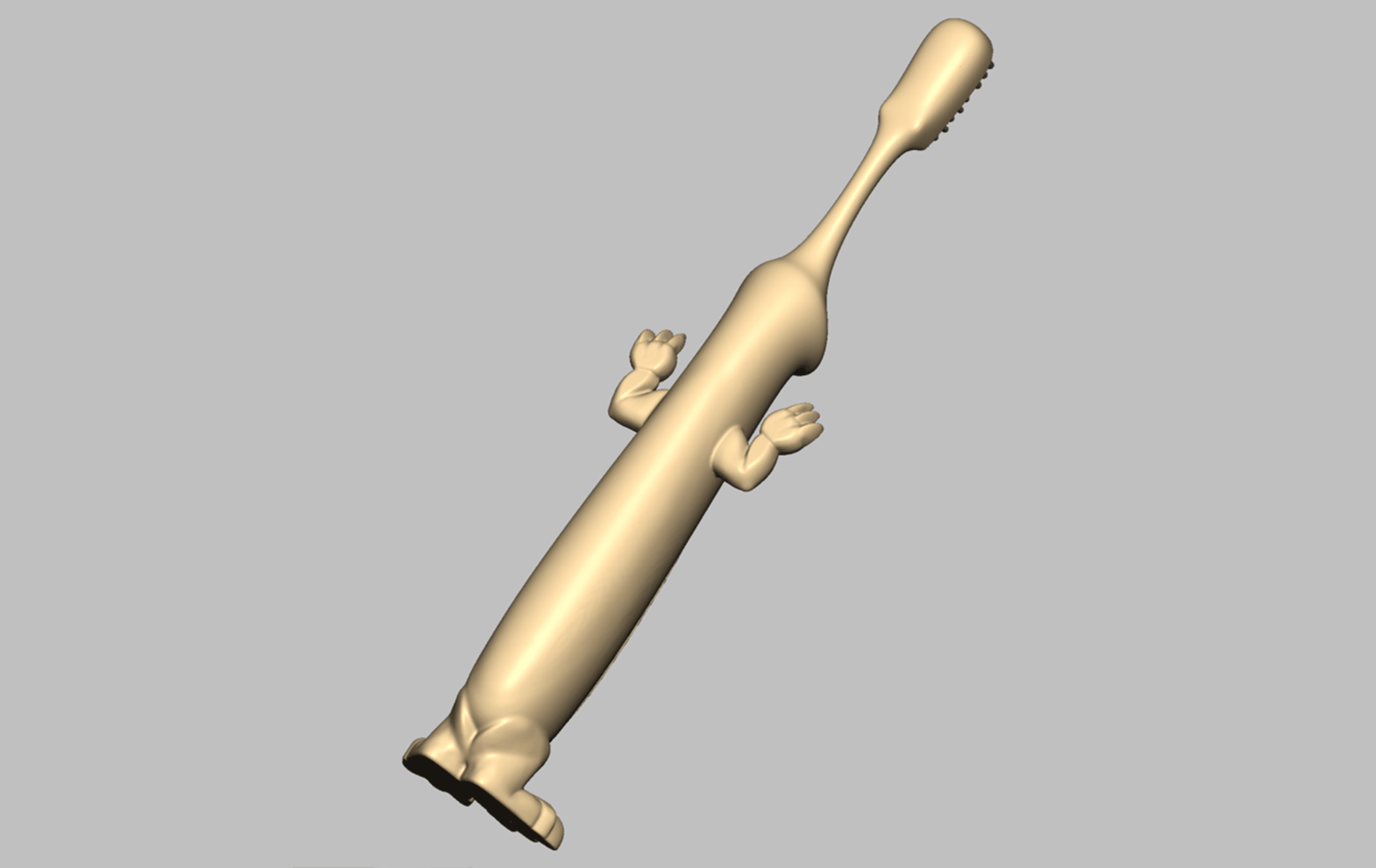

Freeformはエンボスツールを使用し、モデルの任意の場所に２D画像

を用いたシボを作成することができます。

シボ加工を施したい部分を3Dラインで囲み、テクスチャを適用させる

方法（左）や3Dラインに沿って加工する方法（チャック）など様々な

シボ加工が可能です。

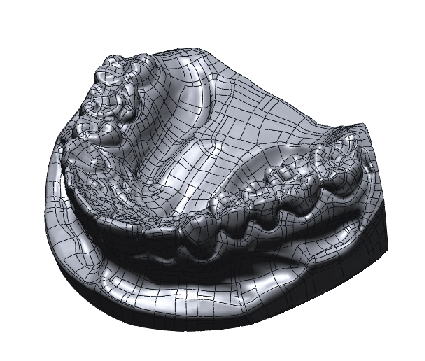

Freeformのモデル

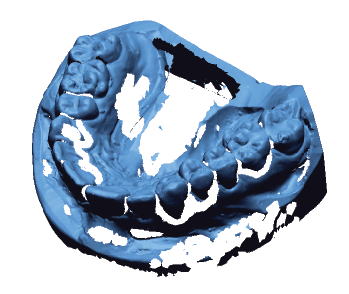

穴の開いたモデル

シボ加工

ボクセル

Freeformは、クレイと呼ばれるボクセルの集合体をモデルとして使用しています。

物体の表面のみを処理するサーフィスモデルに対して、クレイは中身を持った

ボリュームモデルです。

ラインや面を使用してモデルを構成する他のCADと違い、インスピレーションの

向くまま、画面上で粘土をこねるように自由なモデリングが可能です。

クレイはボリュームモデルですので、穴が開く心配もありません。また、Freeform

内で着色も可能なので、3Dプリンターでの造形に非常に適しています。

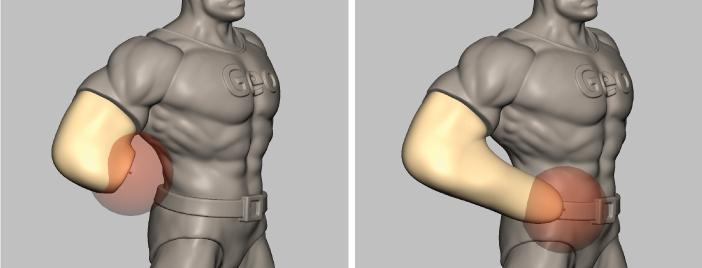

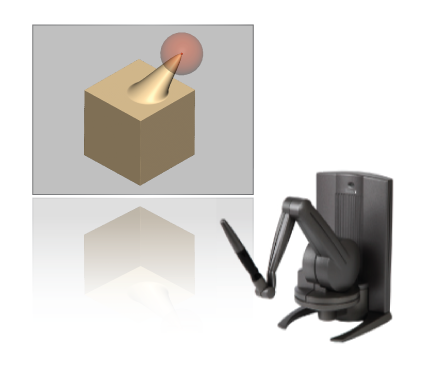

Freeformは、仮想物体（3Dモデル）に触れて自由にモデリングできる３次元触覚

デバイスを使用します。

自らの手で画面上の3Dモデルの感触を感じながら、感覚的にモデリングが出来ま

すので、 CADでの3Dモデリングにハードルを感じる方や数字に捕らわれず、自由

にモデリングしたいという方にぴったりのモデリングソフトです。

触角デバイス

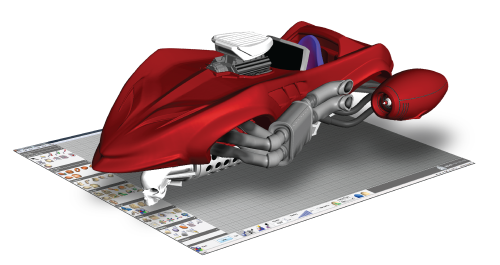

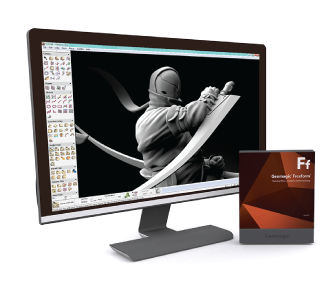

触感デバイス「Geomagic®Touch™」を使用し、画面上のモデルに自らの手で彫刻

を施すようにモデリングできるソフトウェアです。

複雑な意匠面、有機的なデザイン等のCADでの作成が困難なものも、手の感覚で

直接感じ取りながら自由にモデリングすることができます。

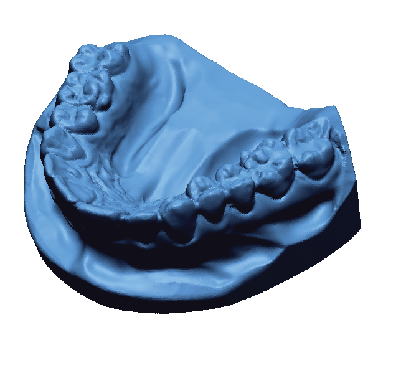

そのほかにも、金型や医療モデル、試作、シボ加工など、さまざまなモデルの作成

に役立ちます。

▶ 実際に触れる！感覚的3D彫刻モデリングソフトウェア

製造用モデリング

・デジタルモデルから複雑な

　パーツを細部まで再現

・複雑な分割線の定義

・複雑な分割サーフェスを作成

・最良なモールドの方向を査定

・モデルのリアルタイム解析

・自動的にアンダーカットを
　固定

・簡易、複雑なサーフェスを作成

・アセンブリ、ジオメトリ追加

・シェル化、リブボス追加

・Freeformで自由に

　モデリングから開始

・インポートしたファイル

　から開始

パーツ分け

確認

金型

製品

モデリング
