事業内容

3D計測サービス(非接触測定サービス)                →業務内容一覧
 非接触3次元測定機を使用して、インペラやケーシング、樹脂部品など、様々な部品の形状を精度よく測定し、
 3Dデジタルデータを取得します
 取得したデジタルデータはリバースエンジニアリングとして、品質管理および設計業務など、幅広く活用されています
 特に、自由曲面部分の形状評価が容易となり、品質向上・工数削減に効果を発揮します

 非接触測定機を所有されていなくても活用できます
  • 複雑な形状も早く正確に、目的に合わせた測定をいたします(測定困難な部分はケースごとにご連絡いたします)
  • 計測データ取得後の活用は ↓
    • 製品が設計どおりとなっているかの品質検査
    • 金型等の製作過程で実施した手修正部分を設計データ(CADデータ)にフィッティング
    • 図面が存在しないもの、現物しかないもののCADデータ作成→応力解析や流動解析、造形、NCデータ作成・加工 など様々な検討や現物の再現に利用

  • 目的に合わせて計測機を選定いたします
  • 計測機を自社で導入して本当に効果があるのかお悩みの方、どの計測機を導入するか検討中の方、リバースシステムの導入を段階を追って少しずつ検討されている方など

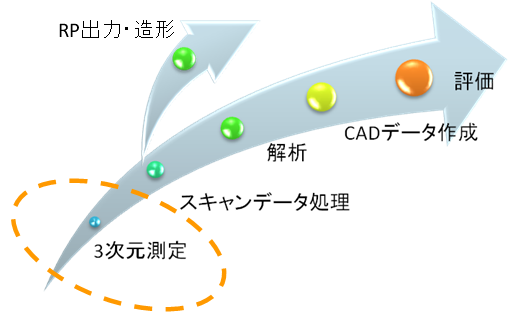

3D計測イメージ①

3D計測イメージ②
     ⇒ 株式会社ブレインがお手伝いいたします
                            ★高精度で目的に合わせた計測データをご提供いたします

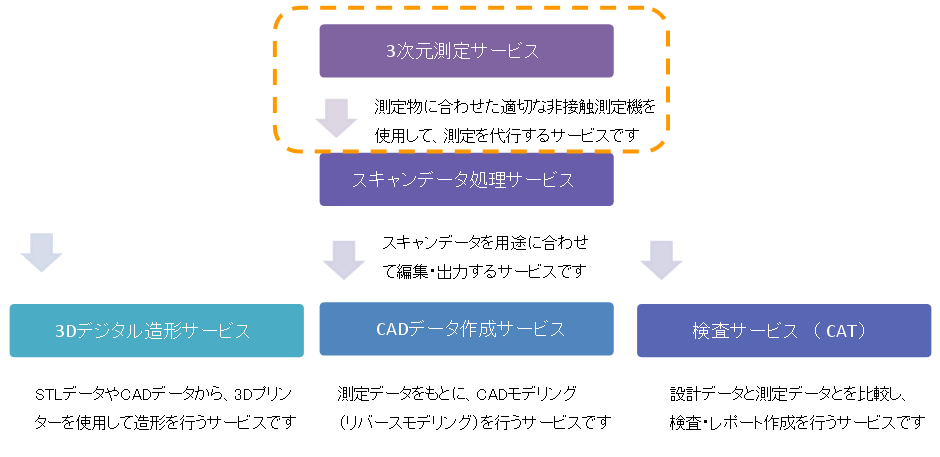

作業フロー

作業フロー詳細

    ■ 3D計測サービスの流れ


    お見積もりの際に、計測物の写真と用途に関する情報、データ形式(STL、ASCII など)、ご希望の納期をお知らせください
    大きさ、形状、要求精度などにより、金額は異なります  詳細はお問い合わせください
    必要に応じて詳細なヒアリングもさせていただきます





     ■ 主な適応分野


 業界 主な適応品
 運輸機械(乗用車・航空機) ボディ・構造部品・パワートレイン・樹脂成型部品および金型
 電機 ・ 電器 ダイキャスト・樹脂成型品・冶具および金型
 重工業・建設機械・設備機械 鋳物・鍛造・塑性加工品および金型
 玩具・家具・文化財・医療 原型・ウレタン部品・文化財・人体 など




    ■  リバースエンジニアリングセットプラン
        株式会社ブレインの3D計測サービスには、リバースモデリングサービスと組み合わせたプランがございます。
        こちらのプランは、計測・計測データ編集・リバースモデリングもしくは検査までをトータルでお引き受けいたします。
        計測機を所有されていないお客様もお気軽にご連絡ください。

・  計測 + リバースモデリングプラン・・・・非接触測定機にて計測後、計測データ編集、リバースモデリング
                         を行うプランです。
             → 測定結果から目的に合わせた3Dモデルを作成造形いたします
               ・ 設計データとして活用するため、履歴付のデータが必要
             ・ 後工程で活用するため、高精度でのリバースが必要
             ・ 後工程で活用するため、CADライクな面構成が必要
                   ・ 面構成はパッチワークで十分                 など

・ 計測 + CAT(検査)プラン・・・・非接触測定機にて計測後、計測データ編集、検査を行うプランです。
                 コンター図、偏差、断面図など検査レポートとして出力いたします

            ※ 詳細はお問い合わせください



    ■  計
測 + リバースモデリングセットプランの流れ


   1. 計測物イメージ・目的・希望精度・納品希望データフォーマット等をご連絡ください
   計測・リバース・検査対象物イメージ等を、Eメール/FAX/郵送等で弊社にご送付ください
   希望時期や納品締め切り、予算など、お分かりの範囲でご連絡ください
 2. お見積もり・ご連絡
   イメージと目的等、ご連絡いただいた条件からお見積もり書を作成し、FAXまたは
   E-mailにて送付いたします
   お見積もりは無料です  お気軽にご連絡ください
 3. 計測 & データ編集
   発注後、光学式もしくはレーザー式計測機にて測定を実施、その後の目的に合わせた
   データ編集を行います
 4. 3DCADデータの作成
   測定データをもとに、ご要望にあわせたリバースモデリングをいたします
   構造解析・機構解析・製品設計・金型設計・3D造形など、その後の目的、後工程を考慮した
   データを作成いたします
 5. 完成・納品
   データ完成、お客様形状ご確認いただき、修正があれば修正対応後、納品いたします
詳細のお問い合わせやお見積もり依頼はこちらへご連絡ください

info@brain-design.jp


TEL:093-512-5980 FAX:093-512-5981
