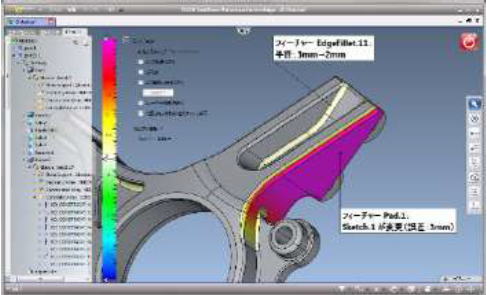

| データ比較 |
|
| 形状比較モード |
 |
２つのモデル（例：変換前と変換後）を同時に開き、
位相トレランス以上の誤差を検出する機能です。
ダブルチェックにより差分面も検出されます。
STLデータ対CADデータの比較も継ぎ目なく対応します。 |
| アセンブリ構成比較モード |
アセンブリ内に追加・削除・移動された要素を検出する機能です。変換の完全性保証の他、大規模データの
設計変更の検証にも幅広く採用されています。
★ 3D注記・フィーチャー及びスケッチ、属性の比較も可能です。 |
| |
|
 |

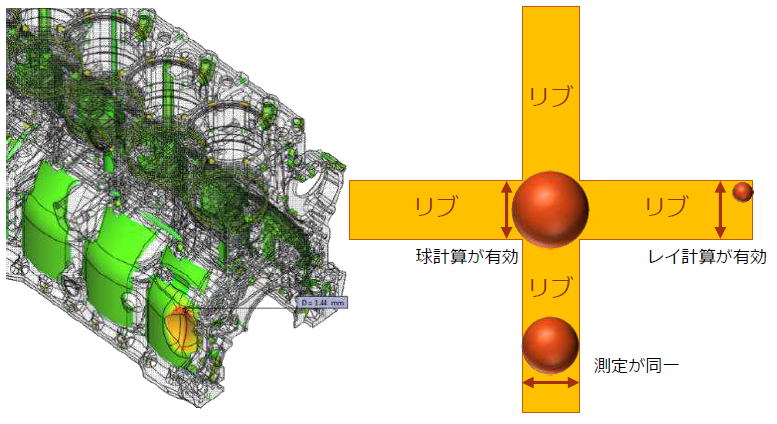

肉厚チェック |
不適切な肉厚の個所（薄肉又は厚肉）をスムーズに
確認するための機能です。
透明度、断面、配色とビューフィルターのリアルタイム操作で
複雑なモデルを短期間で検証することができます。
面直方向で距離を計算する「レイ計算」、挿入可能な球の
直径を計算する「球計算」及び比較的弱い個所を検出する
「比率計算」に対応します。
３モードの同時使用でモデルの弱い箇所を簡単に検証できます。 |
| |
|
| 干渉チェック |
|
| 差分チェックで効率アップと時間削減 |
 |
自動車全体の干渉を2時間で計算することができます。
差分チェックの対応により、大規模データの設計変更が
10分以内に処理され、社内の干渉チェックプロセスを最大限に
高速化できます。 |

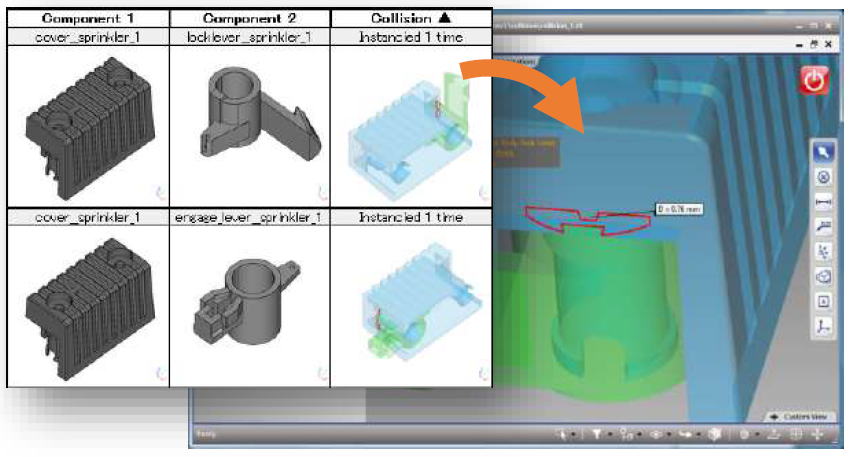

| 高度な設計変更管理ツール |
3D Evolutionでは、画像と3Dデータを通じて干渉を容易に
確認できます。同じ干渉を2度確認する必要がないよう、
確認済の干渉を以後の計算から排除することや、
干渉の自動整理により効率化できます。 |
| |
|
| |

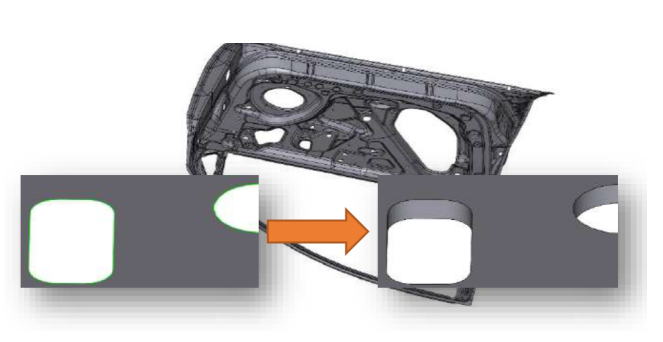

オフセット |
 |
オフセット機能では、サーフェイスモデルからソリッドをワンクリックで作成することができます。
3D Evolutionの強力なデータ修正機能で、
オフセットのプロセスで発生するエラー（誤差エッジや欠落面）を高速で修正できます。
自動車や飛行機のボディ等の複雑なパーツにも対応します。
★ 右記データ（約3000面）のオフセットサーフェイスは
２分程度で計算されます。 |
| |
|
|
| |
【CADデータ変換】
|
| |

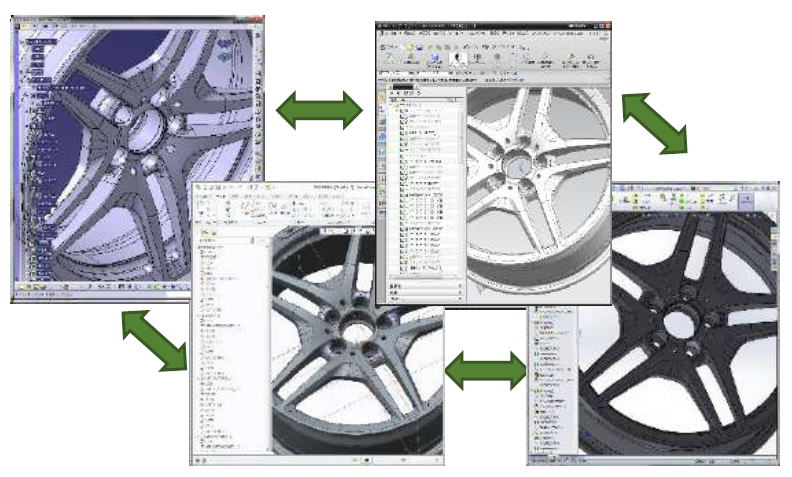

| B-Rep変換 |
|
コアテクノロジー社は17年間にわたり、CADデータの共有を支援しています。
✓ 3D Evolutionは各種ネイティブフォーマットや標準
フォーマットへの変換に対応します。
✓ 形状情報・アセンブリ構成・アセンブリ拘束・メタデータなどを
維持します。
✓ 全てのインターフェイスを自社で開発しているため、
CAD環境なしでもデータにアクセスできます。
★ STEP AP242長期データ保存にも完全対応 |
 |
| |
|
| |
形状の修正・修復 |
 |
強力な自動修正と手動修正機能で
変換の精度を保っています。 |

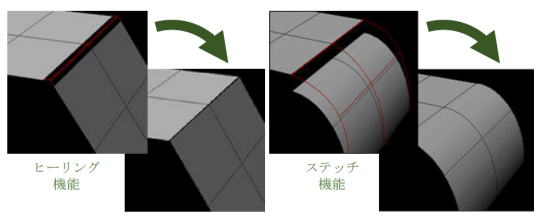

| ヒーリング機能 |
ベースサーフェイスの修正を行わず、
トリムサーフェイスの再計算で修正を行います。 |
| ステッチ機能 |
NURBS面をトレランス以内に移動させ修正を行います。
平面・円柱・球などのプリミティブは変形されません。 |
| |
|

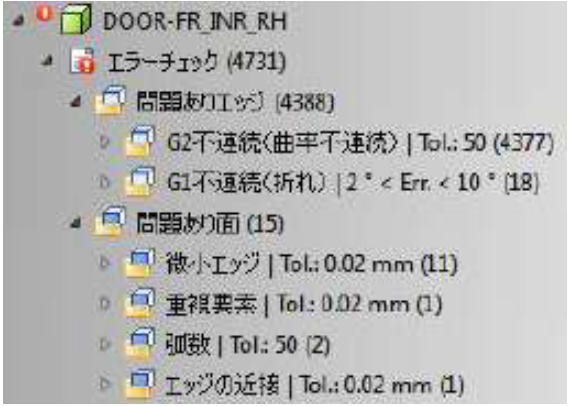

| PDQチェック機能 |
|
PDQチェック機能はISO 10303-59(PDQ-S)・SASIGVDA 4955/2の34項目に準拠するPDQチェックツールです。
ソリッドの変換率を上げることに限らず、加工や解析のエラーにも
つながる微小面・ねじれ面・重複面などの検出と自動修正を
行うことができます。
VDA 4955/2はドイツにおいて、30年間にわたり
大手自動車メーカーに使われているPDQガイドラインです。 |
 |
| |
|
|
| |
| ▷ページトップへ |
| |
【解析の前処理】
|
| |

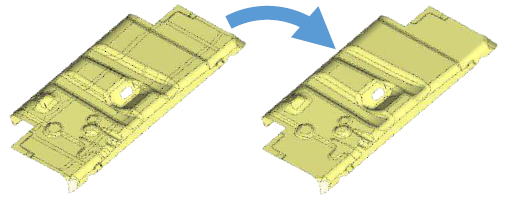

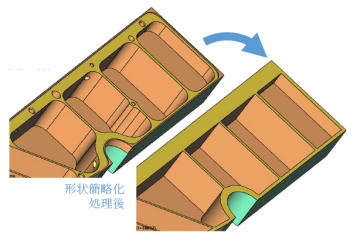

| 形状簡略化 |
|
解析に向け、モデルの穴・フィレット・段差などを認識して
削除し、形状を簡略化させる機能です。
全自動処理、しきい値の設定による自動処理や、
あらゆる形状を手動で指定し削除することもできます。 |
 |
 |
| |
|
| |

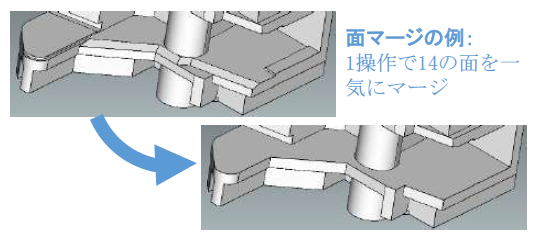

メタフェイス |
 |
同じ論理サーフェイスの面、または接線角度の低い面を合成
するための機能です。
メタフェイスの作成によって面数を70％削減できる場合が多く、
軽量効果もあります。
微小面や微小エッジのある面の削除によってカットエラーを
有効に防止することができます。 |
| |
|

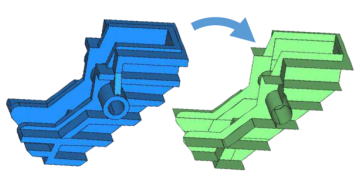

| 中立面作成 |
|
✓ 中立面の強力な自動作成によって、
90％以上の中立面を自動的に作成する機能です。
✓ 3D Evolutionは平面と円筒面に限らず、高次NURBS
面からも中立面を容易に作成することができます。
✓ リブの延長トリムや様々な修正方法で中立面モデルを
簡単に仕上げることができます。
★ フィレットなどを削除せず、中立面を直接作成する手法も
展開しました。 |
 |
| |
|
|
| |

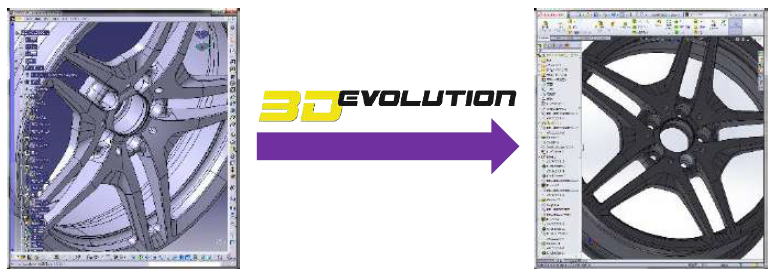

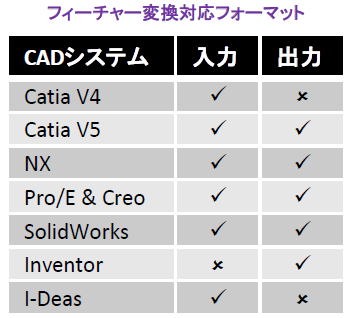

【フィーチャー変換】
|
| |
CADモデルを履歴付きで再構築する技術です。パラメーター・スケッチ・拘束・ドローイング・リンクの変換に対応します。
★ 3D Evolutionは世界で、履歴情報を直接読み込んで変換を行う唯一のツールです。 |
 |
 |
 |
| |
|

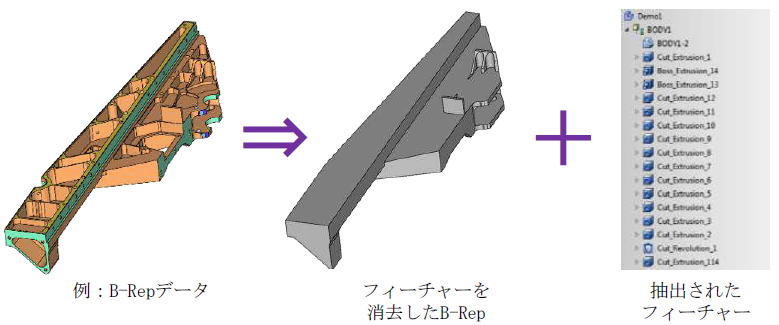

| フィーチャー認識 |
|
✓ B-Repデータからフィーチャーを抽出し、ネイティブデータとして出力することができます。
✓ 押出しボス・押出しカット・回転ボス・回転カット・面取り・フィレット・ドラフト・パターンの自動抽出に対応します。
✓ しきい値を設定した自動認識ができ、手動フィーチャー認識も可能です。 |
 |
|
| ▷ページトップへ |
| |
| |
【単純化・機密保護化】
|
| |

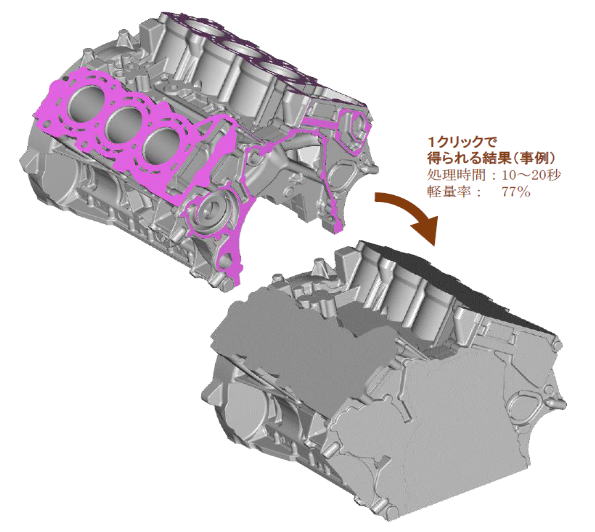

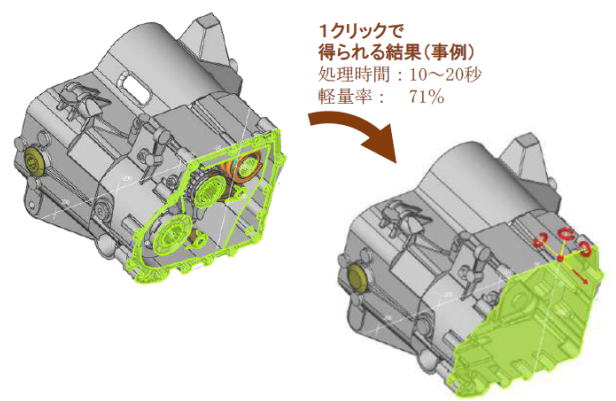

| 3D Evolutionは大規模アセンブリの機密保護化をワンクリックで行うことができます。 |
| 一括で単純化： |
手動による単純化： |
内部パーツや内部空間を削除し、外観形状のみを
抽出するプロセスです。設計機密が保護され、パートナーに
必要な情報だけを共有することが可能になります。
約50～80%の軽量効果もあります。 |
維持したい詳細や常に削除したいパーツを簡単に指定して
から自動単純化を行うプロセスです。
設定時間を含めても数分で、モデルを完成させられます。 |
|
|
| シュリンクラップ作成機能： |
梱包シェイプ作成： |
「一括で単純化」機能で出力された形状のメッシュ化により、
モデルを更に軽量化できます。軽量率：95%～ |
モデル全体またはモデルの各ボディをプリミティブ
（キューブ・球・円柱）や多面体などに切り替えるプロセス
です。プラント等のマルチGBのモデルを性能の低い
パソコンでも表示させることが可能になります。 |
| |
|
| インスタンス認識による単純化： |
|
LNGプラント等のマルチGBのデータから重複パーツを認識して
インスタンス情報を再現します。
同じ精度で70％以上の軽量化を達成する場合があります。 |
★ 3D Evolutionの機密保護化機能を
PLMシステムなどに統合することも可能です。 |
| |
|
 |
 |
| |
|

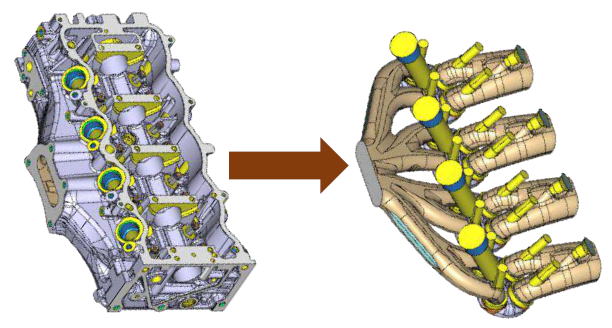

| 内部空間の抽出 |
|
3D Evolutionの単純化機能は内部空間の抽出にも使用することができます。
形状簡略化機能やメタフェイス機能と合わせると、あらゆるモデルを簡単に数値流体力学（CFD）解に準備することができます。 |
 |
|
| |
|
|
